裝盒機是自動裝盒生產線的主要設備之一，用于食品、藥品、化妝品及五金產品等的包裝。隨著社會的發展和人民生活水平的提高，人們對產品的包裝質量的要求也越來越高。本高臻智能包裝機械為大家講解食品裝盒機的設計方案，所設計裝盒生產能力可以達90~100盒/min，化妝品裝盒機能夠完成自動化生產線上紙盒的開盒，推進盒，封裝。其中，紙盒撐開動作可以有許多機構實現，以下是紙盒撐開機構幾個方案的具體描述和優缺點比較。
此機構的作用是將折疊狀態的紙盒打開，其中共有六根拱條，成對稱分布。每根拱條各自安裝在一個調節座上，可以根據紙盒的大小進行調節，起到定位紙盒的作用。

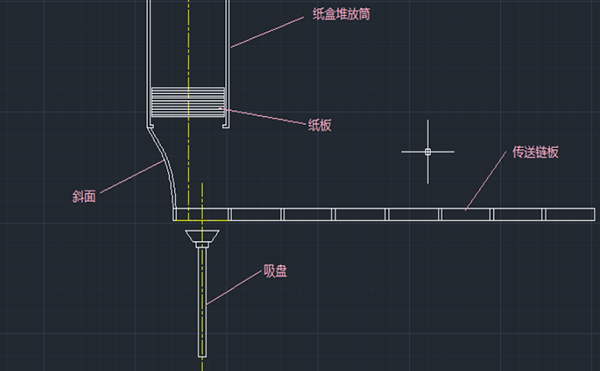

如圖1，紙板放置在紙盒堆放筒里面，底部的尺寸略小，確保在吸盤將紙盒吸下來之前，紙盒不會從堆放筒里面掉出。食品裝盒機的紙盒成型機構還應包括紙盒撐開滑板和紙盒吸盤。紙盒撐開滑板可放置于紙盒堆放筒下面，在紙板向下運動過程中，通過滑板的擠壓作用，可引導紙板沿其板面逐步撐開。吸盒軸是空心軸，一段裝有吸頭座，另1一端通過真空管與真空泵相連。吸盒軸在吸盒凸輪的作用下在垂直方向做往復運動完成吸盒工作，吸盤的吸頭朝向垂直于紙板。
優點：食品裝盒機通過采用紙盒堆放筒和紙盒撐開滑板配合，實現紙盒的撐開成形，具有維護方便，結構精巧的特點。而且，吸盤在豎直方向上運動，減少了空間的需求。
缺點：吸盤行程長，生產效率不高。
方案二：

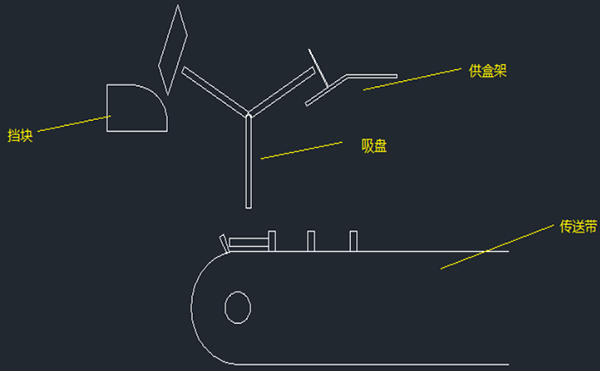

該紙盒撐開機構的過程是：吸盤逆時針旋轉（約30°）到供盒架處，吸住紙盒的一側，將其從供盒架吸出；之后吸盤帶著紙盒繼續旋轉120°，紙盒的側面碰到擋塊，在擋塊的擠壓作用下，紙盒順勢滑下，從而處于半撐開狀態。最后當吸頭轉到傳送帶的正上方，真空吸頭通氣，釋放紙盒到傳送帶的卡槽中，運動中卡槽的一側將紙盒向前擠壓，使紙盒處于完全撐開狀，供后面裝入食品使用，這樣就完成了整個取盒動作。
優點：該種方法整個過程易于控制、操作簡單、干凈衛生。
缺點：吸盤的軌跡是圓，行程較長，運動較方案一復雜，控制精度不高，生產成本隨之增高，效率降低。
